液压旋铆机台式技术参数及操作流程

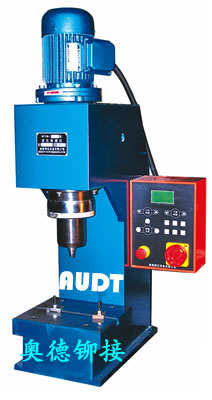

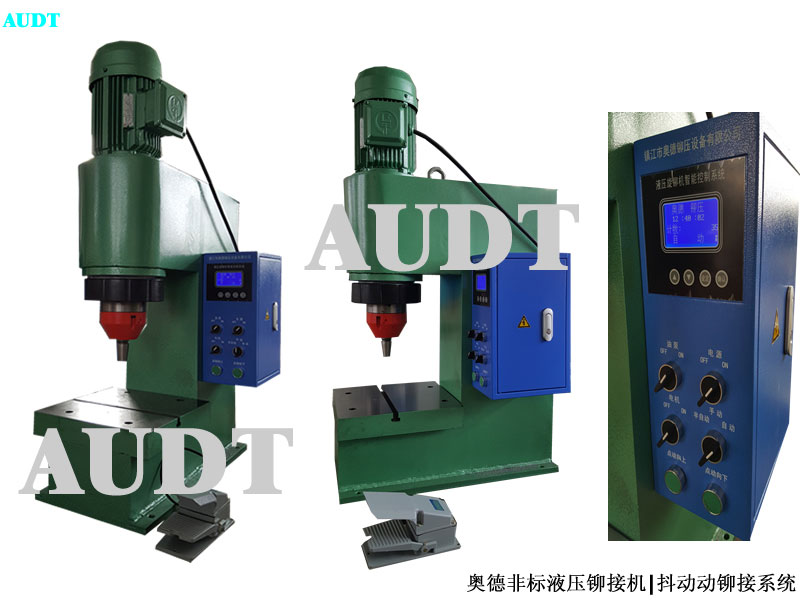

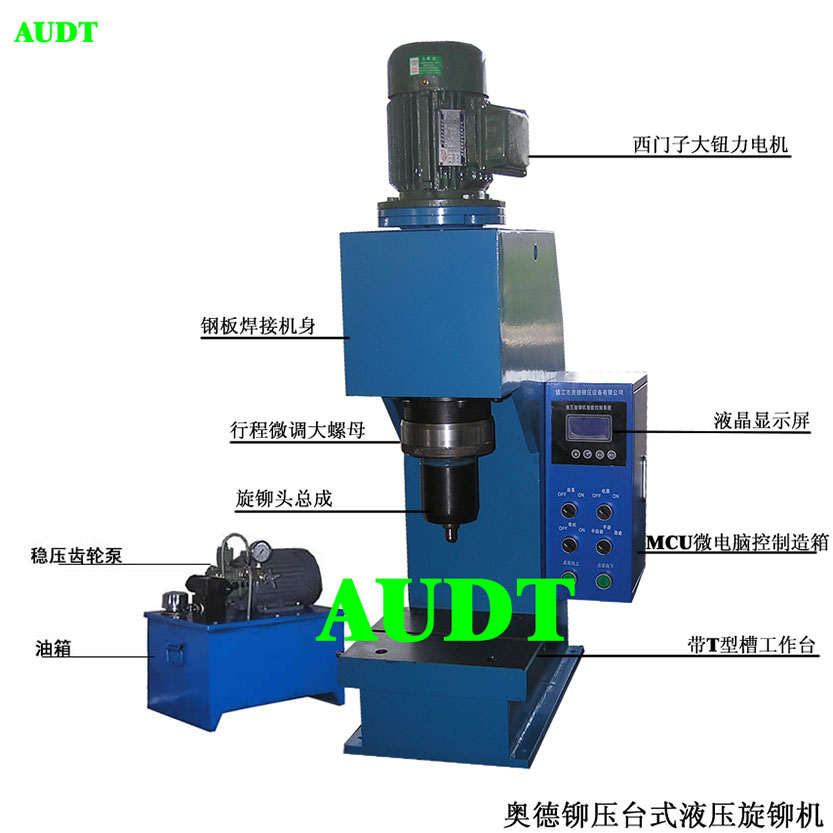

MYXM6300 型精密旋铆机 （MYXM6300液压旋铆机，铆接机控制全部采用MCU液晶显示控制系统）
1、输入2.5 MPa油压时，大旋铆压力63 KN（6.3t ）
2、大旋铆工件直径：￠ 3~ ￠ 18mm；设备总行程：40mm，可调行程：20mm（ 带刻度标尺 ）
大闭合高度 210mm 闭合高度调整量 0mm 。含泵站系统压力调节阀（外接式）
含泵站系统速度调节阀（外接式）；保证机体刚度及强度：采用好钢板结构
工作台面尺寸：250mm × 300mm，工作台面中心有一条14#”T” 型槽
喉深 150mm ； 功耗：2.6KW；使用电源电压：三相四线 380V 交流
外型尺寸：900 × 800 × 1020mm ；铆头总成行程可调节范围：20~40mm
3、 控制系统：双手控1 套；开关启动电气控制系统（主要元件采用进口品牌产品）
设备的操作步骤及功能描述：设备加好 32# 液压油 , 接好电源后 （ 黑线接 220V 零线，不能接地，如果二次接地，设备会自锁），接通液压管路 A-A/ /B-B，将主轴上的微调旋转刻度盘向上旋至高点，按下控制面板上的 ” 油泵启动 ”” 主轴启动 ”，此时液晶显示器面板上将显示 ” 油泵启动 ”” 主轴启动 ” 的字样 ，油泵 motor 旋转方向应为指示的箭头方向，将控制模式设置为 ” 手动 ” ，此时液晶显示上面会显示出 ” 手动 ” 字样，按下面板上 的 ” ▽ ” 开关旋铆主轴下行按一次下行 2mm 直至低点，进行对模操作，好使主轴刚好碰到工件的表面，对好中心后，锁紧下工装，然后逐步按下面板上的 ” △ ” 此时主轴开始向上运动。主轴开始顺时针旋转（ 从上向下看 ），操作人员将零件放入定位夹具中，将控制模式设置为 ” 自动 ”，主轴下行时间调节至 2.5 秒，主轴上行时间调节至 2.5 秒，此时开始旋铆工件了，但仅是刚接触工件表面，然后慢慢地旋松上面的刻度盘，此时已逐步开始旋铆工件了，再按下双手按钮或脚踏开关启动设备，液压缸行程工作，对工件逐步旋铆，边调节刻度盘边旋铆，直至工件铆成需要的形状以及松紧度的要求，然后锁紧刻度盘，再放入第二个工件即可完成合格的产品加工，在操作过程中，速度调节可以通过机器侧面的调速旋钮来完成速度的调节，本设备无冲击，无噪音，旋铆头接触工件，下压铆合行程，开始工作对产品装配，产品装配后，则电脑 CPU 开始起动，控制返程与进程。从而实现旋铆压力在规定的范围内无级别可调。 为了控制设备的工作效率 , 可以在设备的铆合行程范围内，将电脑主板上面的上行时间与下行时间进行设定，以调节合适的范围内，达到高效率。
注明：液晶显示的时间有上行与下行时间，这个时间的概念为控制主轴的位移（ 速度因为是一定值。）
